【群悅泱漫】地下室擋土支撐 H 型鋼查驗紀錄：郭所長與建築師的第三級品管
這些 H 型鋼回填之後就再也看不到了。群悅建設郭財寶所長與古育偉建築師在 2026 年 8 月 14 日共同到現場，逐項查驗放樣位置、植入深度、打設間距、樁頂高程與垂直度。隱蔽工程的品質，在打下去的那一刻就已經決定。
・群悅建設編輯團隊
看不見的工程，只能在埋進去之前查
地下室完成之後，這些 H 型鋼會被回填、被結構包覆，從此再也看不到。它的品質不是完工後驗屋能發現的事——在打下去的那一刻，就已經決定了。
擋土支撐是什麼？H 型鋼在做什麼
要蓋地下室，得先把土挖開。
但土一旦被挖開，周圍的土壤就會往內擠、往下陷。這股力量如果沒有東西擋住，輕則基地坍塌，重則波及鄰近的建築物。
擋土支撐就是承受這股力量的臨時工程系統。H 型鋼是本案擋土系統的主要受力構件，一支一支打入地面，再與樁間的擋土構造一起承受開挖側的土壓，撐住開挖面，直到地下結構完成、具備足夠承載能力為止。
它是臨時的，但不能馬虎。因為它撐住的不只是這塊地，還有隔壁的房子。
群悅建設的三級品管，差別在誰負責
群悅建設的品管分成三級，差別在於誰查驗、誰負責：
第一級：工頭自主檢查，由施工廠商自己負責。 第二級：工地主任查驗，由工地主任負責。 第三級：建商與建築師一起到現場共同查驗，交付負責。
這次的查驗屬於第三級。
建築師到場的意義在於——他是設計圖的作者。現場打下去的東西，跟圖上畫的是不是同一件事，只有他最清楚。這讓設計與施工互相對照，而不是施工單位自己說了算。

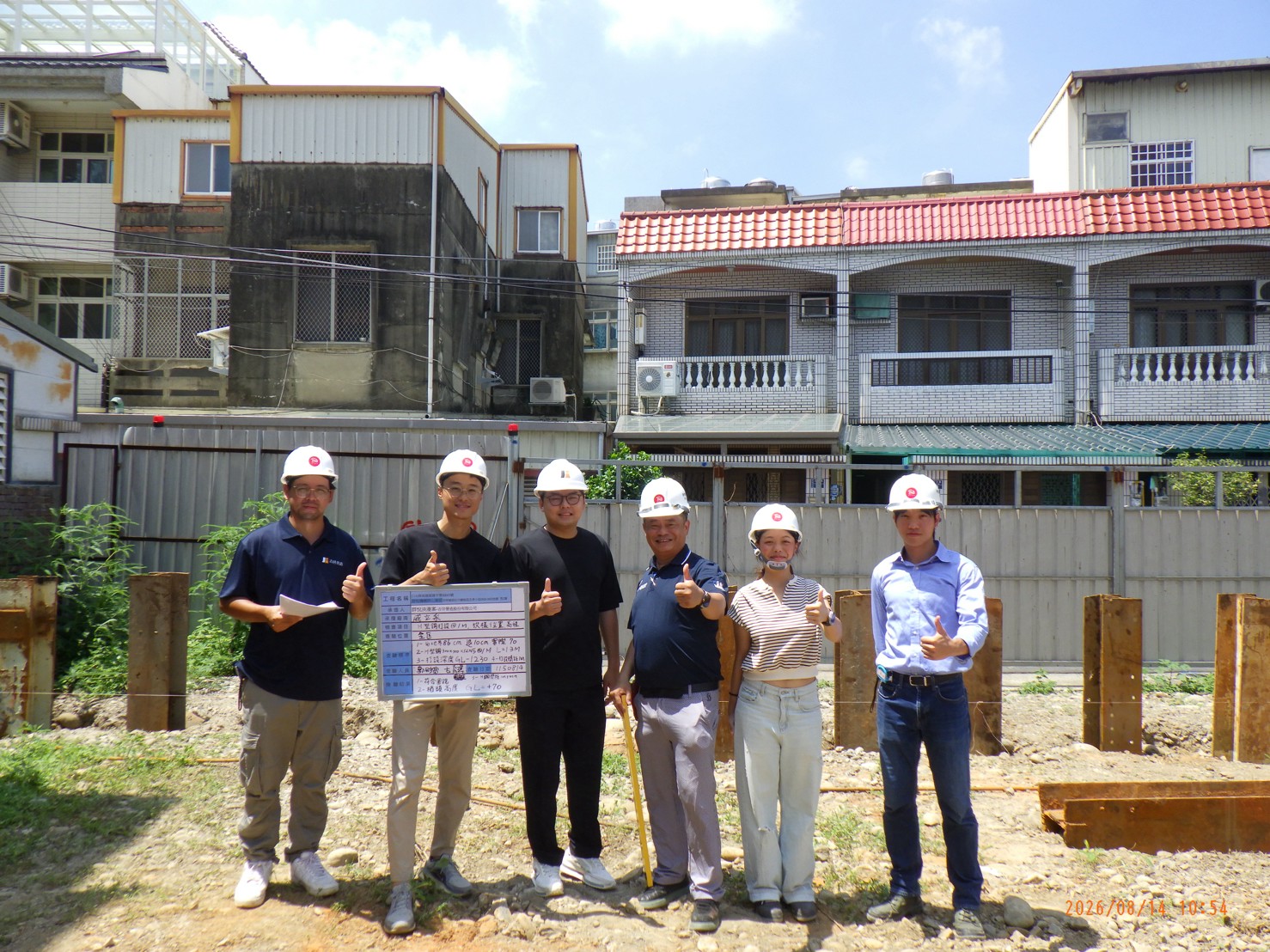

這天到場的是群悅建設郭財寶所長與古育偉建築師。
群悅泱漫擋土支撐 H 型鋼查驗紀錄板，記載打設間距與放樣高程
這次查驗了哪些項目
H 型鋼的查驗共五個項目。
放樣位置
打之前先確認位置。放樣決定整排 H 型鋼的平面線形，起點一偏，後面每一支的深度跟間距做得再準，整條擋土線還是會偏離設計位置，連帶影響開挖淨空、地下室外牆與鄰地安全。查驗時對的是核定圖說上的軸線、樁位與施工控制點，不是現場目測。
植入深度
植入深度不是看施工方不方便，而是跟開挖深度、土層條件、地下水、側向土壓以及入土段的被動土壓都有關。打得不夠深，入土段抓不住，位移、傾斜甚至失穩的風險就跟著上來。查驗基準必須是核定施工圖與結構計算書上的深度，口述數值不能當標準。
打設間距
本案的設計間距是每一公尺一支。
要注意的是，這是本案的設計結果，不是行業慣例。間距由土壓、開挖深度、土層性質、構件斷面、樁間擋土方式、容許變形量與支撐配置共同決定，是設計分析算出來的：土壓越大、對變形的控制要求越嚴，間距就要越密。間距放太大，單支構件跟樁間擋土構造的受力跟變形都會增加；太密則是材料與施工成本的問題。所以現場查的是實際樁位符不符合核定圖說，而不是「有沒有照一公尺打」。
基地中間段另設有兩支 CCP 地盤改良樁。改良樁與 H 型鋼的位置若重疊或施工順序衝突，可能需要局部調整樁距或位置，但這種調整不能由現場自行決定，必須先取得設計或監造確認。
樁頂高程
樁頂高程是後續圍令、水平支撐與冠梁定位的基準。各支樁頂高低差太大，後續構件裝不上去、受力不均，就得額外切割補強。所以打完要依設計高程實測，不是目測判斷「看起來差不多高」。
垂直度
打歪的樁，樁底會隨深度放大水平偏移，可能改變樁距、侵入地下室施工淨空，跟鄰近構造物或其他樁體干涉，構件的實際受力也跟著變。垂直度不是外觀問題，要依本案施工規範與核定圖說量測判定，不能用肉眼。
群悅泱漫工地以水準儀實測擋土支撐樁頂高程
現場查驗的順序，不能亂
這五個項目不是想到哪個查哪個，有固定的先後：位置 → 深度 → 間距 → 高程 → 垂直度。
順序的意義在於，前一項不對，後面全部白查。位置偏了，深度打得再準也沒用；間距對了但高程不齊，後續的圍令與支撐一樣裝不上去。
實際到了現場，執行的步驟是這樣的：
先核對核定施工圖、結構計算書與施工規範，確認 H 型鋼的規格與設計條件；接著確認放樣軸線、樁位與施工控制點；然後逐支確認植入深度與樁底高程；量測實際打設間距，特殊區段另依核定配置查驗；再確認樁頂高程是否落在控制標準內；最後量測垂直度，依本案容許偏差判定合格與否。
遇到 CCP 地盤改良樁這種干涉區段，現場不自行變更，先取得設計或監造確認再做。
全部查完之後，量測數據、現場照片與異常處理紀錄都要保留下來。這些紀錄日後會成為工程血統證明的一部分——隱蔽工程被回填之後，能證明當初做了什麼的，只剩下這些東西。
---
地工安全了，鄰房更安心
深開挖最直接的風險，往往不在自己這塊地，而在隔壁。
擋土支撐一旦變形超出標準，鄰近的建築物可能出現裂縫、傾斜或地面下陷。所以確認這些數字，不只是為了未來的住戶，也是為了現在就住在旁邊的人。
地工安全了，鄰房才安心。
群悅泱漫｜量身訂製你的家
群悅泱漫位在頭份建國商圈核心、建國國中首排，單層4戶、全案 48 戶純住家。 樓高3米5，戶戶邊間，大2房可變3房。 你想要過什麼樣的生活？ 歡迎來跟我們暢說你未來的想像！我們幫你畫出來。
常見問題
什麼是群悅建設的三級品管？
群悅建設的三級品管，是依「查驗者」與「責任歸屬」劃分的三個層級。第一級由工頭自主檢查，施工廠商自己負責；第二級由工地主任查驗，工地主任負責；第三級則是建商與建築師一起到現場共同查驗，交付負責。三級的意義在於責任不會停在單一單位——施工方先自檢，工地端再查一次，最後由設計者與建商共同確認現場是否與圖說相符。
什麼是擋土支撐工程？H 型鋼的作用是什麼？
擋土支撐是地下開挖期間的臨時工程系統。開挖會讓原本平衡的土體失去側向支撐，產生土壓與位移，擋土支撐的作用就是承受這股力量、維持開挖面穩定，直到地下結構完成並具備足夠承載能力。H 型鋼是本案擋土系統的主要受力構件，打入地面後與樁間的擋土構造共同承受土壓。雖然完工後會被回填覆蓋、再也看不到，它在施工期間同時保護基地與周邊建築物，因此位置、深度、間距、高程與垂直度都要逐項查驗。
建案開挖會影響鄰房嗎？
有可能，這也是深開挖工程最需要控制的風險。地下室開挖會改變周圍土壤的受力狀態，若擋土支撐的變形超出容許範圍，鄰近建築物可能出現裂縫、傾斜或周邊地面下陷。控制的方式，是在施工階段就依核定圖說確認擋土結構的植入深度、打設間距與垂直度是否符合設計標準，這些數字直接決定擋土能力。群悅泱漫在 H 型鋼施作階段即由建商與建築師共同查驗，確認施工精度符合設計要求。
H 型鋼查驗會檢查哪些項目？
群悅泱漫這次的 H 型鋼查驗包含五個項目：放樣位置（核對軸線、樁位與核定圖說相符）、植入深度（以核定施工圖與結構計算書載明的深度為準）、打設間距（本案設計間距為每一公尺一支，由土壓、土層條件與容許變形量等設計分析決定）、樁頂高程（依設計高程實測，作為後續圍令與支撐定位基準）、以及垂直度（依本案施工規範量測判定，超出容許偏差即不合格）。查驗由群悅建設郭財寶所長與古育偉建築師共同執行。
擋土支撐的現場查驗有固定順序嗎
有。順序是位置、深度、間距、高程、垂直度，不能跳著查。因為前一項若不符合設計，後面幾項就失去意義：放樣位置偏移時，每一支的深度與間距即使都準，整條擋土線仍然偏離設計位置。實際執行時，先核對核定圖說與結構計算書確認規格，再依序確認放樣、深度、間距、樁頂高程與垂直度，最後保留量測數據、照片與異常處理紀錄。
