【群悅泱漫】CCP 止水灌漿查驗紀錄：往下開挖之前，先把地下止水做好
地下室往下開挖前，除了擋土支撐，也要處理地下水。群悅泱漫於 CCP 止水灌漿施工期間，從定位、配比、深度到鑽桿轉速逐項查驗，把日後難以直接看見的施工過程，留下可以對照的紀錄。
・群悅建設編輯團隊
地下工程，還有水的問題要處理
看工地時，最容易注意到的是機具、鋼材，以及建築往上長了多少。地下室開挖前的準備，卻有很大一部分發生在地表之下。
前面的 H 型鋼擋土支撐、中間樁與共構樁，是地下工程的重要環節。接著看 CCP 止水灌漿，要理解的是另一件事：土體需要支撐，地下水也需要控制。
群悅泱漫在這段 CCP 止水灌漿施工期間，由郭財寶所長會同現場工地主任與施工廠商，核對施工位置、材料配比與操作參數。這些過程將隨工程推進而越來越難以直接觀察，因此查驗與紀錄，都要在施作當下完成。
CCP 止水灌漿在做什麼？
CCP 是高壓噴射灌漿工法的一種。施工時，透過鑽桿前端的噴嘴噴射漿液，切削周圍土層，使土粒與漿液混合，待其硬化後形成改良土體。
用在止水工程上，重點是依設計安排改良範圍，降低土體的透水性，減少地下水進入開挖區的機會，為後續地下室施工做好準備。
它與 H 型鋼擋土支撐各有任務。擋土支撐著重承受土壓、控制開挖面的變形；CCP 止水灌漿則處理地層改良與地下水滲流的問題。兩者要配合整體開挖設計，不能互相取代。
所以，現場要確認的不只有「灌了多少水泥」。漿液從哪裡進入、施作到多深、以什麼壓力噴射，以及鑽桿如何旋轉和上升，都是施工控制的一部分。
施工前，先確認灌漿的位置
這次放樣查驗，確認施作位置與相鄰 H 型鋼樁的關係。依本次提供資料，兩支 H 型鋼樁之間的間距為 35 公分，現場以量測方式核對定位。
位置的確認，讓後續鑽進與灌漿有明確的依據。機具到了現場，仍要對照配置與控制位置；接下來的深度、方向及操作數據，也都必須對應到實際的施作位置。
施工中，材料與操作參數一起查
現場查驗紀錄如下。這些數值對應本次施作與查驗，並非所有基地皆適用的通用規格。
| 查驗項目 | 本次文案記載 | 確認重點 |
|---|---|---|
| 水與水泥配比 | 1：1 | 核對拌製材料的比例 |
| 施作深度 | GL -12 公尺 | 確認本次施作到達的深度 |
| 超高壓泵噴射壓力 | 約 200 kgf/cm² | 核對灌漿時的噴射壓力 |
| 鑽桿迴轉速度 | 15 圈／分鐘 | 確認噴射過程的迴轉控制 |
| 鑽桿上升速度 | 50 公分／分鐘 | 確認鑽桿提升的施工節奏 |
| 鑽桿垂直度 | 偏差小於 1° | 控制鑽進方向與偏移 |
| 施工區泥漿 | 確認無外溢 | 檢查現場泥漿處理與環境整理 |
配比與壓力，關係到漿液如何進入土層
本次記載，水與水泥比例為 1：1，噴射壓力約 200 kgf/cm²。現場分別核對材料拌製與泵浦運轉，確認灌漿依施工要求進行。
配比與壓力需要一起看，也要配合實際土層條件。材料比例正確，是施工控制的一環；漿液如何噴射、如何與土粒混合，同樣需要過程中的檢查。單一數字無法代替整套施作與查驗。
深度與垂直度，確認灌到哪裡
本次查驗深度記載為 GL -12 公尺，也就是以地面基準向下 12 公尺；鑽桿垂直度偏差控制在小於 1°。
深度回答的是施作到哪個位置，垂直度則關係到鑽桿向下延伸的方向。隨著鑽進加深，傾斜會帶來水平偏移，因此兩項都要確認，才能掌握施作範圍與方向。
迴轉與上升速度，控制噴射的過程
本次記載，鑽桿迴轉速度為每分鐘 15 圈，上升速度為每分鐘 50 公分。
鑽桿在噴射過程中旋轉並逐步提升，這兩個速度影響各深度範圍接受噴射的過程。現場需要依施工要求控制節奏，讓灌漿沿預定範圍進行。
這也是工程紀錄要保留操作數據的原因。只拍下一台機具正在運轉，還不足以交代當時如何施作；把配比、壓力與速度一併記下來，才有具體內容可以對照。
三級品管，與施工前、中、後的檢查
依群悅既有工程紀錄，三級品管依查驗責任區分：施工廠商由工頭先做自主檢查，再由工地主任查驗，並由建商到場進一步確認。先前 H 型鋼查驗，另有建築師共同參與。
本次 CCP 工程記載，由郭財寶所長會同工地主任與施工廠商到場，執行群悅的第三級品管查驗。
而施工前、施工中與施工後，說明的是檢查發生的時間。施工前確認放樣定位；施工中核對深度、配比、壓力與鑽桿操作；施工後再檢查泥漿清理及現場情形。查驗責任與施工階段相互配合，讓檢查持續涵蓋工程推進的過程。
地底下的施工，也關係到地面上的鄰居
基地正在施工，周邊居民的生活仍然繼續。
地下水與土體的變化，是開挖工程需要共同考慮的條件。止水處理配合擋土支撐及施工期間的監測，目的在於管理開挖風險，也關注基地周邊的環境與鄰房。
因此，查驗紀錄上的配比、深度、壓力與速度，背後都有實際的施工意義。這些數字需要在現場被確認，關心的範圍也包含現在就住在基地旁邊的人。
工程血統證明，把家的施工過程留下來
群悅以「工程血統證明」整理住宅興建過程中的材料檢驗、施工查驗與影像紀錄。從 H 型鋼擋土支撐，到中間樁、共構樁，再到 CCP 止水灌漿，每個階段都有不同的檢查重點。
未來住戶走進完成的家，看見的是室內空間與生活的安排。這段地下工程已經退到視線之外，但當時怎麼施作、檢查了什麼，仍可以透過留下的資料回頭了解。
工程血統證明的價值，就在於讓房子的興建過程有跡可循。對正在認識群悅泱漫的人而言，也多了一個了解工程品質的起點。
常見問題
CCP 止水灌漿是什麼？
CCP 是高壓噴射灌漿工法，利用噴射漿液切削土層，使土粒與漿液混合、硬化成改良土體。在止水用途上，依設計配置降低土體透水性，減少地下水滲入開挖區的風險。
群悅泱漫這次 CCP 工程查驗哪些項目？

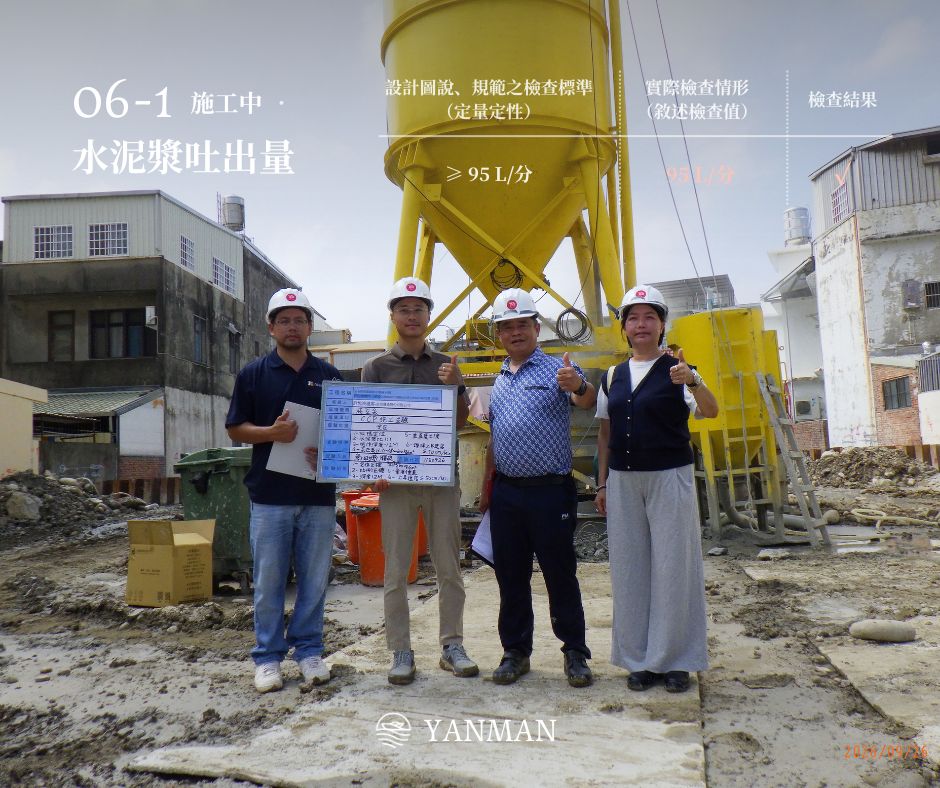

查驗涵蓋放樣定位、樁位與偏差、漿液配比、施作深度、噴射壓力、水泥漿吐出量、鑽桿迴轉與上升速度、垂直度，以及施工區泥漿清理。本次文案列出的數據包括 GL -12 公尺深度、約 200 kgf/cm² 噴射壓力、每分鐘 15 圈迴轉速度與每分鐘 50 公分上升速度。
CCP 止水灌漿與 H 型鋼擋土支撐有什麼不同？
H 型鋼擋土支撐著重承受土壓與控制開挖面變形；CCP 止水灌漿則透過地層改良降低透水性。兩者依整體工程設計搭配，分別處理支撐與止水需求。
CCP 止水灌漿紀錄與工程血統證明有什麼關係？
工程血統證明整理住宅興建過程中的檢驗與施工資料。CCP 查驗紀錄呈現地下工程的施作位置、材料與操作參數，讓日後難以直接觀察的過程，仍有資料可以追溯。
